SUPERVISIONE MODERNA DEL CIRCUITO DI SGANCIO
Scopri il guasto prima che sia troppo tardi

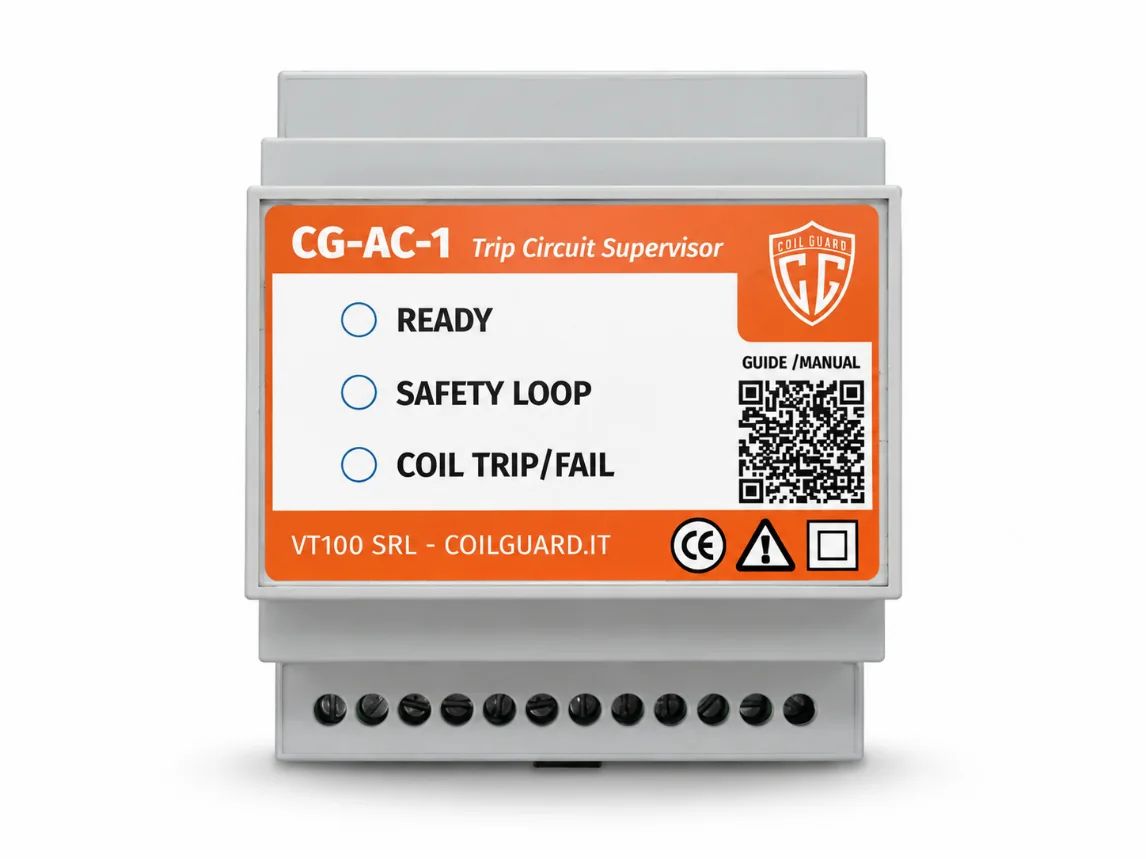

CG-AC-1 supervisiona in modo continuo una singola bobina di sgancio a lancio di corrente, la sua alimentazione e la linea pulsanti normalmente chiusa. Diagnostica immediata, self-test integrato e architettura FPGA in soli 4 moduli DIN.
Non siamo al punto zero. Siamo al punto di svolta.
CoilGuard® CG-AC-1: supervisione continua del circuito di sgancio e self-test all’avvio.
IL PROBLEMA
Un circuito di sgancio può sembrare disponibile anche quando non lo è
Alimentazione assente
La sorgente destinata alla bobina può mancare senza produrre effetti evidenti durante il normale servizio.
Linea pulsanti interrotta
Morsetti, giunzioni, contatti e conduttori possono compromettere il comando prima della richiesta di sgancio.
Bobina non disponibile
Il guasto può emergere soltanto nel momento in cui l’interruttore dovrebbe realmente aprire.
LA RISPOSTA COIL GUARD®
Supervisione, diagnostica e prova automatica in un unico dispositivo
Supervisione continua
Controlla la singola bobina a lancio di corrente, la relativa alimentazione e la linea pulsanti normalmente chiusa.
Architettura FPGA
Logica hardware dedicata, tempi di risposta prevedibili e gestione deterministica delle funzioni previste dal prodotto.
Self-test integrato
All’avvio verifica la presenza dell’alimentazione della bobina e le capacità di comando del dispositivo.
Nessuna batteria, nessun UPS dedicato
La supervisione del circuito è ottenuta senza introdurre sistemi di accumulo e la relativa manutenzione periodica.
Un’azienda strutturata e certificata
CG-AC-1 nasce in VT100 SRL, un’azienda italiana strutturata e certificata con un team di oltre 10 professionisti altamente qualificati nelle tecnologie elettroniche e nell’automazione industriale.
INTERVENTI SU IMPIANTI ESISTENTI
Attivatori stabilizzati e bobine di sgancio: FAQ sulla compatibilità
CG-AC-1 può essere preso in considerazione quando si interviene su un impianto esistente e si desidera aggiornare supervisione e diagnostica. La sostituzione va definita sullo schema reale verificando tensioni, numero di bobine, morsetti, logica di sgancio e prove finali.
Posso sostituire un attivatore stabilizzato Punto Zero Mod. Ba o Mod. Ca-3 con CoilGuard® CG-AC-1?
Sì, CoilGuard® CG-AC-1 è la soluzione ideale per aggiornare e sostituire i dispositivi Punto Zero Mod. Ba e Mod. Ca-3 nelle applicazioni con bobina di sgancio a lancio di corrente e linea di pulsanti normalmente chiusi. L’installazione deve rispettare le caratteristiche elettriche dell’impianto e gli schemi previsti dal manuale CoilGuard.
Mantenendo la collaudata logica di comando basata sull’apertura della linea di pulsanti normalmente chiusi, CoilGuard® integra la diagnostica del circuito: il dispositivo supervisiona continuamente e in tempo reale la bobina, la sua alimentazione e l’intera linea di comando.
Perché scegliere l’evoluzione CoilGuard®?
Mentre i moduli Punto Zero hanno rappresentato a lungo uno standard affidabile, CoilGuard® CG-AC-1 introduce tecnologie di ultima generazione per la supervisione del tuo impianto:
- Diagnostica intelligente: integra un self-test automatico a ogni avvio per verificare l’elettronica e indicatori di stato a LED per un monitoraggio visivo immediato.
- Massima efficienza in uno spazio ridotto: riunisce supervisione continua, self-test e diagnostica in soli quattro moduli DIN, senza batterie o UPS dedicati.
- Eccellenza Made in Italy: sviluppato, ingegnerizzato e prodotto interamente in Italia, ha superato con successo le prove di laboratorio di compatibilità elettromagnetica e sicurezza elettrica.
Nota tecnica per l’installazione: la sostituzione non va intesa come uno scambio diretto dei morsetti “passo-passo”. È necessario che un installatore qualificato verifichi le tensioni, le caratteristiche della bobina e i collegamenti secondo il manuale CoilGuard®, prima della messa in servizio.
Vuoi pianificare il tuo upgrade? Contattaci senza impegno per verificare insieme la configurazione ideale per il tuo impianto.
CoilGuard® CG-AC-1 è compatibile con le bobine di minima tensione?
No. CoilGuard® CG-AC-1 è progettato per la supervisione e il comando di bobine di sgancio a lancio di corrente, non di bobine di minima tensione.
Le due tipologie utilizzano logiche differenti: la bobina a lancio provoca lo sgancio quando viene alimentata; quella di minima tensione interviene quando la tensione scende sotto la soglia prevista o viene a mancare. Non sono quindi intercambiabili nella stessa configurazione.
Non sai quale bobina monta il tuo interruttore? Inviaci il codice o una fotografia della targhetta: ti aiutiamo a identificarla.
CoilGuard® CG-AC-1 è compatibile con le bobine di sgancio degli interruttori scatolati?
Sì, CG-AC-1 può essere utilizzato con bobine a lancio di corrente per interruttori scatolati, purché allo scatto dell’interruttore venga interrotta l’alimentazione della bobina.
Devono inoltre essere rispettati i valori elettrici ammessi dalla versione di CG-AC-1 utilizzata e le indicazioni di collegamento riportate nei manuali del dispositivo e dell’interruttore. La compatibilità dipende quindi dalla bobina installata e dalla configurazione del circuito, non soltanto dalla tipologia di interruttore.
PENSATO PER CHI DECIDE E REALIZZA L’IMPIANTO
Le informazioni giuste per ogni fase del lavoro
Progettisti elettrici
Dati nominali, schemi applicativi, logica operativa e documentazione ufficiale.
Periti elettrotecnici
Elementi tecnici chiari per specifica, verifica e aggiornamento dell’impianto.
Installatori
Montaggio DIN, diagnostica frontale e procedure ordinate di messa in servizio.
Uffici acquisti
Codici per tensione, versioni disponibili e supporto diretto alla richiesta d’offerta.
DOCUMENTAZIONE UFFICIALE
Dati tecnici disponibili prima della scelta
Manuale Rev. 02, Dichiarazione di conformità CE, cinque tavole PDF e file DWG sono disponibili online per progettazione, installazione e approvvigionamento.
PARLIAMO DEL TUO IMPIANTO
Richiedi dati tecnici, verifica di fattibilità o offerta
Indicaci tensione di alimentazione, quantità prevista e applicazione. Il team Coil Guard® può supportarti nella scelta del codice, nella lettura della documentazione e nella valutazione iniziale dell’intervento.
